| 厚壁波纹管膨胀节 | 结构示意图 |
产品简介
我公司生产的厚壁波纹管膨胀节采用GB/T16749-1997标准优化设计。产品在满足国内市场需求的同时，并出口到国外二十二个国家，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.
| 产品名称：厚壁波纹管膨胀节 | 执行标准：GB/T16749-1997 |
| 公称通径：DN150～DN2600（mm） | 设计压力：0.25～6.4（Mpa） |
| 材 质：SUS304, SUS321, SUS316L, Q235, Q345 | 壁 厚：2～20（mm） |
厚壁波纹管膨胀节性能特点： 该膨胀节有整体成型和焊接成型两种，主要用于补偿设备自身的轴向位移，多用于容器筒体本身的热补偿变形，补偿量小，一般只需1～2个波。
厚壁波纹管膨胀节应用范围： 常用于泵、罐、压缩机、汽轮机等容器出口处，以减少对上述设备的作用力。
| 厚壁波纹管膨胀节材质选用技术参数 |
| 名称 | 材料 | 设计压力
（Mpa） | 设计温度范围 （℃） | 标准号 |
| 牌号 | 代号 |
| 波纹管 | Q235-A | （A3） | C | ≤1.0 | 0～350 | GB700
GB912
GB3274 |
| （Ay3） | Y |
| Q235-B | Bo | ≤1.6 |
| Q235-C | Co | ≤2.5 |
| 20R | R | ≤6.4 | －20～375 | GB6654 |
| 16MnR | Mn |
| 20g | G | GB713 |
| 20HP | P | GB6653 |
| 0Cr19Ni9 | T | ≤6.4 | ≤500 | GB3280
GB4237 |
| 0Cr18Ni11Ti | N |
| 0Cr17Ni12Mo2 | M |
| 00Cr19Ni11 | To |
| 00Cr17Ni14Mo2 | Mo |
| 内衬套 | 同设备壳体材料 |

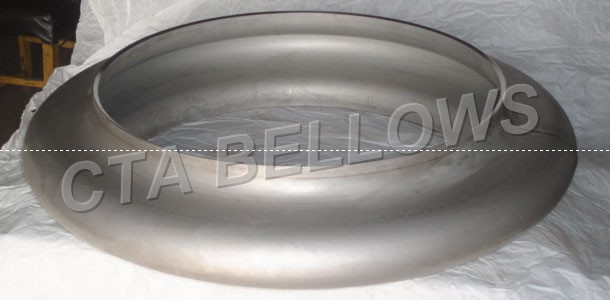

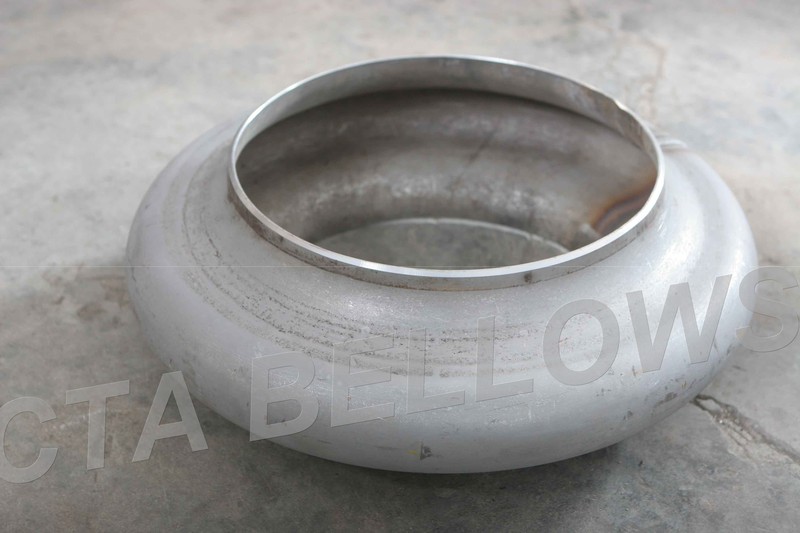

实物图片
